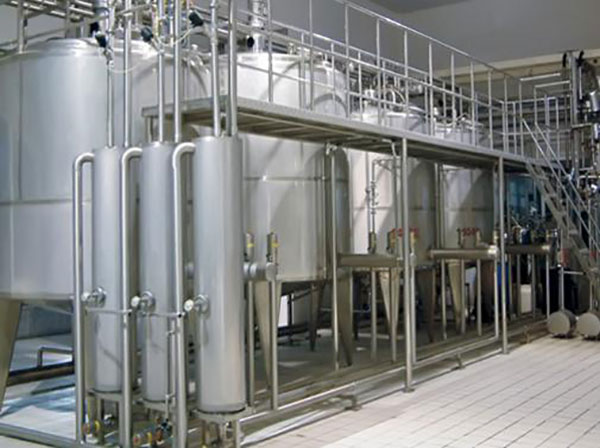

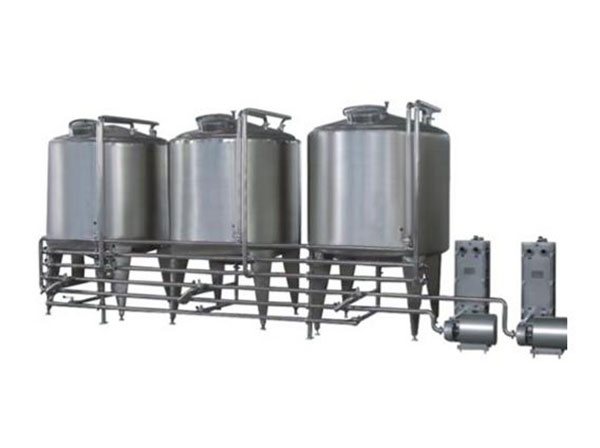

由酸、堿、熱水罐及濃酸（堿）推車及濃酸濃堿桶，進程泵，電器控制箱濃酸（堿）液隔膜泵，和一組閥件、管道、管接件等組成。各儲存均由優質不銹鋼制造，與酸堿接觸的部位均為SUS316L材質，進料泵與回流泵皆為離心式，進料泵入口與三個貯罐側部放液口相連并用蝶閥控制，其出口與雙聯過濾器繼而與各管道接通，清洗液經加熱（采用攪拌器對清洗液混勻）后送至各清洗點?；亓鞅萌肟谂c回流管道相連，其出口與四個貯罐上部的回流液入口相連，并用蝶閥控制，每個貯罐下部設有排污口和溢流口，罐上設有溫度計與液位計，頂部有入孔蓋，配置有濃硫酸添加口，灌頂部還設有放空光管，以排放廢氣。
應用領域：
引進到所有的食品，飲料及制藥等工廠，特別在乳制品企業中的應用廣泛。
設備特點
清洗液的加熱為自動加熱方式，通過溫度控制儀設定清洗溫度，控制蒸汽調節閥的開啟量來限制蒸汽的量從而使清洗液維持在所需的溫度；CIP站各罐內液位的高低采用自動報警并指示；
當清洗液的濃度降低時，通過人工補加濃酸濃堿；清洗過程轉換通過人工操作相應的管路閥門進行；罐內缺水時進行人工補水；
技術參數
| CIP罐體規范 | 1000L-10000L | |
| CIP罐類別 | 堿罐、酸罐、熱水罐、清水罐、回水罐 | |
| 清洗回路 | 單回路、雙回路、三回路、四回路 | |
| 加熱方式 | 罐體內置盤管式 | |
| 自動化配置及特點 | 全自動 | 1、清洗液流量自動控制 2、清洗液溫度自動控制 3、罐內液位自動補償控制 4、罐內酸、堿液的濃度自動補償 5、酸液、堿液、熱水的換相自控操作 6、系統報警裝置 |
| 半自動 | 1、清洗液溫度自動控制 2、含配電柜，手動控制其他操作 | |
| 手動 | 1、手動操作 | |
